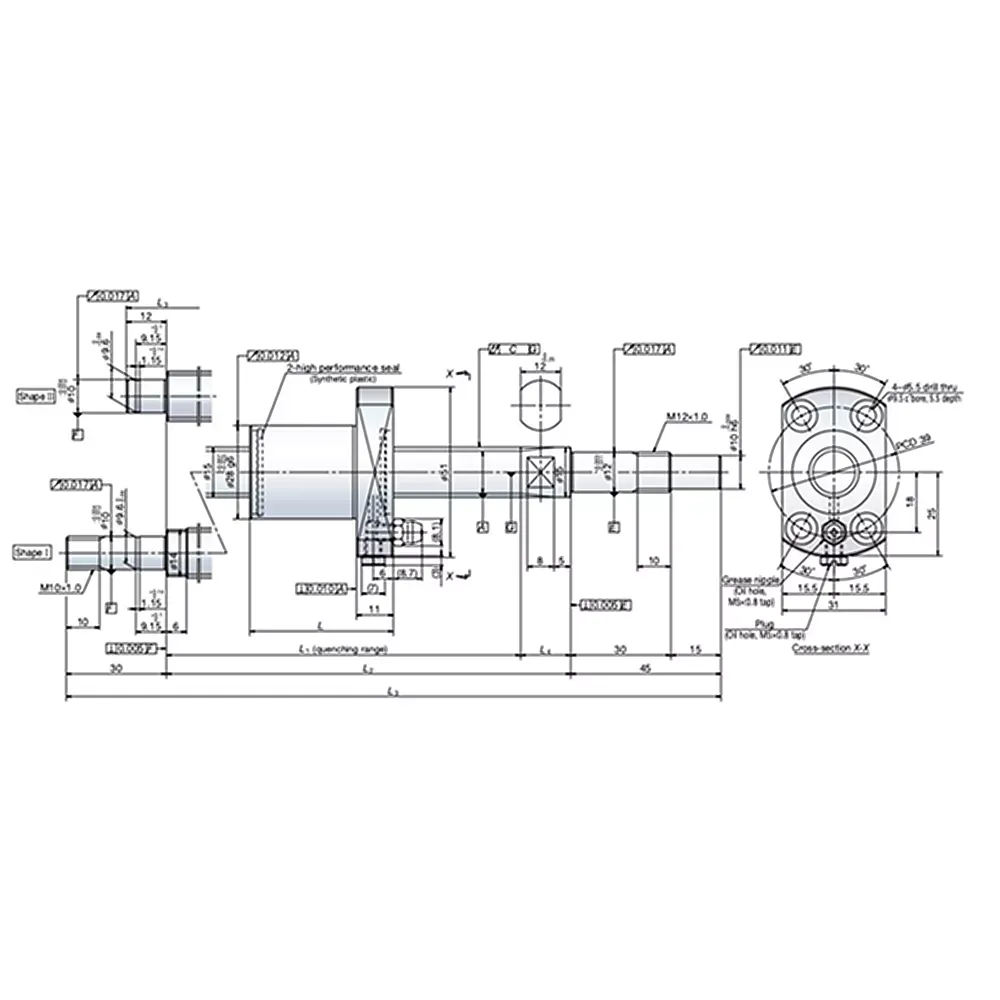

滾珠螺桿壽命計算用來確認螺桿在預定工況下能運轉多久,判斷尺寸是否符合設備的使用年限。疲勞壽命公式是 L = (Ca / (Fa × fw))³ × 10⁶。L 為額定疲勞壽命(rev),Ca 為基本額定動負荷(N),Fa 為軸向負荷(N),fw 為負荷係數(無單位);換算成運轉時間為 Lt = L / (60 × n),n 為轉速(min⁻¹)。本文的計算順序是:先算軸向負荷,再做挫曲與靜態檢查,最後代入公式。負荷估錯,後面算得再準也沒意義。公式取自 NSK 型錄 Precision Machine Components(E3162)。

文中的數字分三類,閱讀時請分開看:

  • 假設條件:質量、摩擦係數、加速度、各階段負荷與轉速,是本文為了示範而設定的工況(取自型錄選型例題或本文自訂),不代表任何實機。
  • 依 NSK 型錄:Ca、C0a、牙底徑 dr、挫曲係數、fw 範圍、目標壽命參考值等規格與係數。
  • 計算結果:由前兩類代入公式算出的負荷、壽命與所需 Ca。

第一步:算出軸向負荷

水平搬運的軸向負荷由摩擦與加減速力組成(m 質量 kg,μ 導軌摩擦係數,α 加速度 m/s²,g = 9.80665 m/s²):

  • 加速:F1 = μ × m × g + m × α
  • 等速:F2 = μ × m × g
  • 減速:F3 = −μ × m × g + m × α

加速度由速度曲線決定:α = Vmax / t1。NSK 型錄例題的最高速 1,000 mm/s、加速時間 0.25 s,α = 1,000 / 0.25 = 4,000 mm/s² = 4 m/s²。

假設條件沿用型錄例題:m = 60 kg(台面 40 kg 加工件 20 kg)、μ = 0.01(滾動導軌,也就是線性滑軌、線軌或線性導軌這一類)、α = 4 m/s²。計算結果:F1 = 0.01 × 60 × 9.80665 + 60 × 4 ≈ 246 N,F2 ≈ 6 N,F3 ≈ 234 N。最大軸向負荷取 246 N。

垂直軸要加重力。以同樣 60 kg、4 m/s² 的假設條件,上升加速為 m × (g + α) ≈ 828 N,等速上升為 m × g ≈ 588 N(兩者都是計算結果)。兩者差距很大,垂直軸的負荷與馬達扭矩要依此計算。切削、壓入等外力要另外加進去。選型時容易疏漏的是只算等速負荷。最大軸向負荷要從加減速與外力等各工況中找出(本例出現在加速段),用於靜態與挫曲檢查;疲勞壽命則依各運轉階段的負荷與轉速求平均負荷,算法見下方「負荷會變動」一節。

第二步:靜態檢查,三項取最小

滾珠螺桿選型需分別確認靜態容許負荷、允許轉速與疲勞壽命,疲勞壽命公式無法取代挫曲、降伏或永久變形檢查。各項目的與適用條件如下:

檢查項目公式(N)係數
挫曲負荷 PP = m × dr⁴ / L² × 10⁴m:固定-固定 19.9、固定-簡支 10.0、簡支-簡支 5.0、固定-自由 1.2
拉壓降伏 PP = 1.15 × dr² × 10²容許應力 147 MPa
永久變形 P0P0 = C0a / fsfs:一般運轉 1–2,有衝擊 1.5–3

dr 為牙底徑(mm),L 為支撐間距(mm),C0a 為基本靜額定負荷(N)。其中挫曲公式內已含 0.5 的安全係數。

  • 挫曲:檢查細長螺桿受壓時會不會突然彎曲,只在軸向負荷為壓縮方向時成立,支撐間距長、軸徑小的螺桿最需要驗。
  • 拉壓降伏:檢查牙底截面的材料應力有沒有超過容許值,各種軸徑都要過,但通常不是先到頂的那一項。
  • 永久變形(靜態):檢查靜止或低速下的最大負荷、衝擊負荷,會不會讓滾道與鋼珠接觸處留下永久壓痕,用 C0a 配合安全係數 fs 判斷。
  • 疲勞壽命:前三項只確認螺桿不會當場損壞,長期反覆受力造成的滾動疲勞,才由第三步的公式處理。四項都要過,不能互相取代。

型錄例題用 ZFT4010-10(依 NSK 型錄:dr = 34.4 mm,C0a = 137,000 N),假設 L = 2,000 mm、固定-固定,計算結果:挫曲 69,600 N、降伏 136,000 N、永久變形 68,500 N(fs = 2)。取最小值,容許軸向負荷約 68,500 N。細長的絲桿常是挫曲先到頂,支撐間距越長越吃虧:挫曲負荷和 L² 成反比,L 拉長一倍,容許負荷剩四分之一。支撐方式也有影響,固定-固定的 m 值是固定-簡支的約 2 倍。

挫曲檢查在選小軸徑、長行程時最容易出事。以後面實例用的 PSS1520N1D0879(依 NSK 型錄:dr = 12.2 mm,支撐間距 804 mm,固定-固定)為例,P = 19.9 × 12.2⁴ / 804² × 10⁴ ≈ 6,820 N(計算結果);同樣的軸如果改成固定-簡支,m 降為 10.0,挫曲負荷約 3,430 N。

重負荷加短行程(如射出成型機、沖壓機)有例外:最大軸向負荷 ≥ 0.10 × C0a 且行程 ≤ 4 轉時,實際壽命比公式短,型錄要求另行評估,請與我們聯繫,我們來幫您確認。

第三步:滾珠螺桿壽命公式

L = (Ca / (Fa × fw))³ × 10⁶

Lt = L / (60 × n)

Ls = L × l / 10⁶

符號意義單位
L額定疲勞壽命rev
Lt壽命時間h
Ls運轉距離壽命km
Ca基本額定動負荷N
Fa軸向負荷N
n轉速min⁻¹
l導程mm
fw負荷係數無單位

Ca 是一批相同螺桿中 90% 轉過 10⁶ 轉而不剝離的軸向負荷,依 NSK 型錄尺寸表查得。fw 依工況(依 NSK 型錄):平順無衝擊 1.0–1.2,一般運轉 1.2–1.5,有衝擊或振動 1.5–3.0。

指數是 3,所以壽命對負荷非常敏感:

負荷變化壽命倍率
0.5 倍8 倍
0.8 倍約 1.95 倍
1.25 倍約 0.51 倍
1.5 倍約 0.30 倍
2 倍0.125 倍

fw 也一樣:fw 從 1.2 改成 1.5,壽命剩約一半;改成 2.0,剩約 22%。工況有衝擊卻拿平順的 fw 去算,壽命會高估好幾倍。

NSK 型錄列的目標壽命參考值:工具機 20,000 h、自動控制與量測設備 15,000 h、一般工業機械 10,000 h。型錄同時提醒,壽命設太長會讓螺桿變大變貴,要依機器實際需求取捨。

目標壽命怎麼訂,型錄選型例題給了算法(假設條件):每日運轉 16 小時、一年工作 250 日、使用 10 年、運轉率 0.5,Lt = 16 × 250 × 10 × 0.5 = 20,000 h。也就是說,Lt 指螺桿實際在動的時數,機台開著但螺桿停著的時間不算;間歇運轉的機台要先乘上運轉率,再拿去跟公式算出的小時數比較。同一台機器若有幾種運轉模式,先把各模式的時間比例算清楚,也是平均負荷計算的前提。

負荷會變動:用平均負荷

階段式變化時,先算平均負荷 Fm 與平均轉速 Nm:

Fm = ((F1³ × n1 × t1 + F2³ × n2 × t2 + …) / (n1 × t1 + n2 × t2 + …))^(1/3)

Nm = n1 × t1 + n2 × t2 + …(t 為各階段時間比例,合計為 1)

轉速固定、負荷在 Fmin 與 Fmax 之間線性變化時,可近似為 Fm ≈ (Fmin + 2 × Fmax) / 3。例如負荷從 200 N 線性升到 800 N,Fm ≈ (200 + 2 × 800) / 3 = 600 N,比單純取中間值 500 N 高。

Fm 用三次方加權,高負荷的階段即使時間短,也會拉高平均值。這是壽命算出來比「平均負荷直覺」短的原因。

計算實例一:變動負荷

螺桿取 NSK 型錄選型例題的 PSS1520N1D0879(依 NSK 型錄:導程 20 mm,Ca = 5,660 N,dr = 12.2 mm,支撐間距 804 mm)。下表的負荷、轉速與時間比例是本文自訂的假設條件,不來自 NSK:

階段(假設條件)軸向負荷 F (N)轉速 n (min⁻¹)時間比例 t
18001,0000.2
23002,0000.5
31,5005000.3
  1. 挫曲:固定-固定,P ≈ 6,820 N,1,500 N 通過。
  2. Nm = 1,000 × 0.2 + 2,000 × 0.5 + 500 × 0.3 = 1,350 min⁻¹。
  3. 分子 = 800³ × 1,000 × 0.2 + 300³ × 2,000 × 0.5 + 1,500³ × 500 × 0.3 = 6.3565 × 10¹¹,分母 = 1,350,Fm = (4.708 × 10⁸)^(1/3) ≈ 778 N。
  4. 取 fw = 1.2:L = (5,660 / (778 × 1.2))³ × 10⁶ ≈ 2.23 × 10⁸ rev。
  5. Lt = 2.23 × 10⁸ / (60 × 1,350) ≈ 2,750 h;Ls ≈ 4,460 km。

計算結果是 2,750 h,離型錄參考的工業機械 10,000 h 還遠。反推需求:Ca ≥ (60 × Nm × Lt)^(1/3) × Fm × fw × 10⁻²。

目標壽命 Lt所需 Ca
10,000 h約 8,700 N
15,000 h約 9,960 N
20,000 h約 10,960 N

目標 10,000 h 就要把 Ca 從 5,660 N 提高到約 8,700 N,約 1.5 倍。選型時就是在尺寸表裡找 Ca 夠的軸徑與螺帽規格。

預壓也要同步算:型錄建議預壓約為最大軸向負荷的 1/3,且不超過 Ca 的 8%(B56)。本例 1,500 / 3 = 500 N,已超過 5,660 × 8% ≈ 453 N,所以上限卡在 453 N。這只是上限;型錄表 6.1(B61)另依用途給了建議範圍,搬運與機器人類用途是軸向間隙或 0.01 Ca 以下,換算約 57 N,這支螺桿實際上用不到那麼大的預壓。預壓選擇見預壓完全指南。預壓大不只讓摩擦和溫升變高,也縮短壽命。預壓量也不必追到上限,能滿足剛性與背隙需求就夠。

計算實例二:輕載的對照

同一支 PSS1520N1D0879,改用型錄選型例題設定的水平搬運工況(假設條件):平均負荷 Fm = 195 N、平均轉速 Nm = 1,200 min⁻¹、fw = 1.2。

Lt = (5,660 / (195 × 1.2))³ × 10⁶ / (60 × 1,200) ≈ 196,500 h(計算結果)

與實例一相比,Fm 從 778 N 降到 195 N(約 1/4),壽命從 2,750 h 拉到 196,500 h,相差約 70 倍。其中約 64 倍來自負荷的三次方,其餘來自平均轉速較低(1,200 對 1,350 min⁻¹)。同一支螺桿,水平輕載時壽命遠超需求,換成高負荷工況就不夠用,選型不能只看螺桿規格,要看工況。

壽命不夠時怎麼調

壽命不足有三個調整方向,各有代價:

  • 加大 Ca:換較粗的軸徑或增加鋼珠圈數的螺帽,壽命最直接,代價是慣量、價格與安裝空間。
  • 降低負荷:減輕移動質量、降低加速度(拉長加減速時間),負荷降一成,壽命約多三成七,可以先動這一項。
  • 加大導程:進給速度相同時,導程越大轉速越低,Lt = L / (60 × n) 的時數增加,Ls 也隨導程等比增加。但同一軸徑下 Ca 會隨導程不同,推力與解析度也會變,要回到尺寸表重新核對。

Ca 和 C0a 不要混用:前者管疲勞壽命,後者管永久變形,NSK 定義 C0a 為使鋼珠與滾道接觸點的永久變形總量達鋼珠直徑 0.01% 的軸向負荷。

疲勞壽命不是全部

公式算的是疲勞壽命,也就是滾動疲勞造成的剝離。NSK 把壽命分成兩類:疲勞壽命,與磨耗導致精度劣化的精度壽命。後者受潤滑、異物、使用條件影響很大,難以用公式估,型錄建議洽詢。

算出的疲勞壽命是 90% 可靠度的統計參考值,也就是一批相同螺桿中約有 10% 可能更早損壞,不保證實際使用年限。潤滑不良、異物進入、安裝誤差都會讓實際壽命低於計算值,沒有任何一項會在公式裡出現。潤滑選擇見滾珠螺桿潤滑指南:油脂選擇、K1 與補脂週期。

安裝誤差也吃壽命

力矩或徑向負荷會縮短壽命。NSK 精密級管控傾斜 1/2,000 以下(目標 1/5,000)、偏心 0.020 mm 以下。型錄的測試圖顯示,傾斜角越大,壽命比值下降越明顯。壽命不如預期時,除了查負荷,也要查對位。症狀與排查見失效排查。
