光譜量測的壓電光纖切換器：一台光譜儀接九路訊號

多種壓電系統皆可應用於光譜量測。光譜學研究光（電磁輻射）如何被不同物質吸收，天文學、化學、生醫、量子力學等許多科學領域都仰賴這項技術；其中拉曼光譜（Raman spectroscopy）是判定分子振動模態的熱門技術。

要分析多個不同光源，光纖切換器（fiber switch）是完美的解決方案：最多可支援 9 個通道，並在數毫秒內完成切換。由壓電致動器控制的光纖切換器內部沒有任何光學元件，因此不會引入自由空間光學元件所造成的像差。切換器支援 50 μm 至 600 μm 的光纖芯徑；其小巧體積與易用性，使其非常適合搭配光譜儀或其他量測設備使用。

光纖切換器的亮點：

• 一台光譜儀搭配多個探頭使用
• 毫秒級切換光路
• 插入損耗低，最大 1 dB
• 波長無關：從 UV 到 IR
• 切換壽命超過一億次
• 低功耗
• 多種接頭與光纖尺寸可選

工作原理

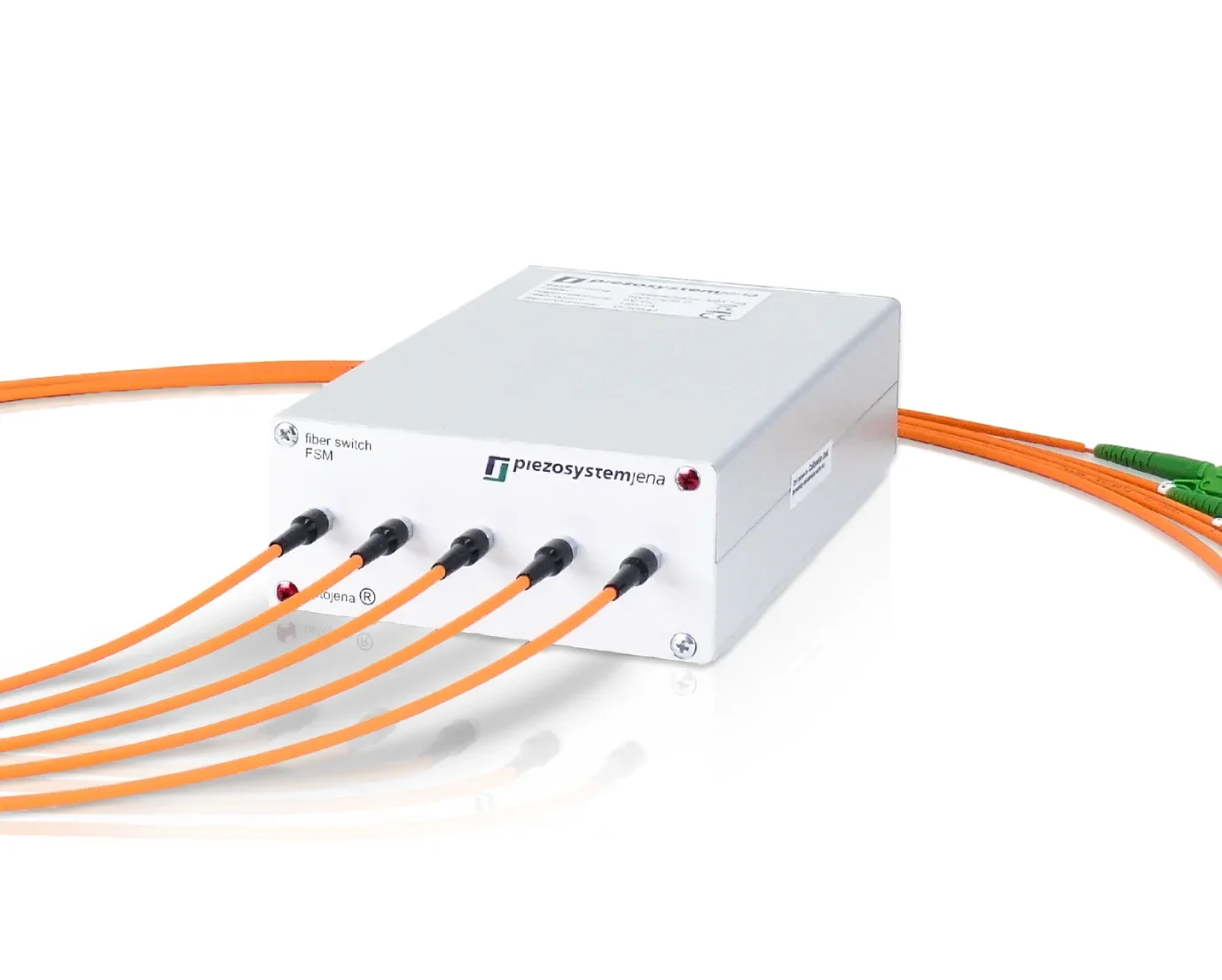

光纖切換器以精密壓電元件打造：由壓電致動器移動光纖，實現光纖端面對端面的直接耦合。這種高精度機構不需要任何內部自由空間光學元件，也不受磁場干擾。光纖的精確定位可達到 80% 以上的光傳輸率，典型切換時間小於 3 毫秒。

在使用多台光譜儀的應用中，加入一台光纖切換器可以大幅降低成本與複雜度

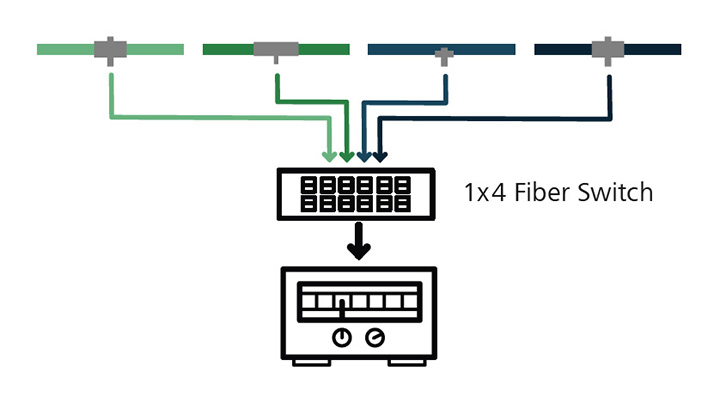

一台光纖切換器最多可接收九路輸入訊號，並將輸出送往單一台光譜儀。一台光纖切換器的成本遠低於多台光譜儀，能降低您的建置成本、提高投資報酬率。

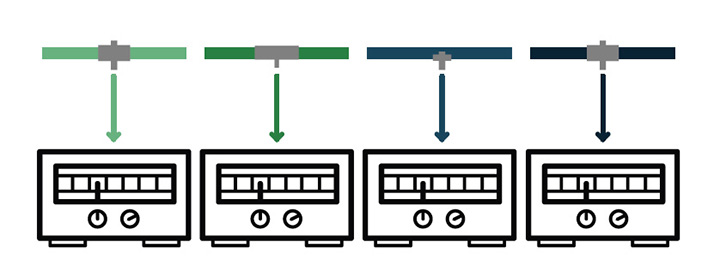

以下是光譜儀在生產或研究環境中的兩種配置策略：

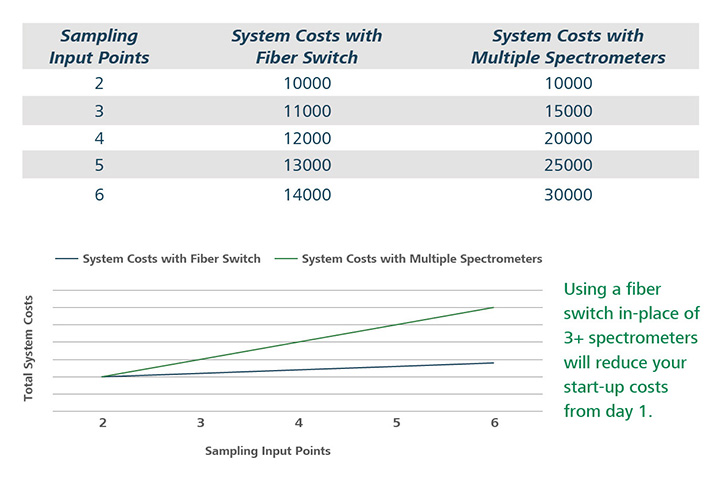

視所使用光譜儀的價格而定，「光纖切換器＋單一光譜儀」的配置相較於多台光譜儀，可節省的成本相當可觀。

耐濕型號

光纖切換器另有特殊耐濕型號可選，可在最高 98% 相對濕度的環境下運作。這些耐濕型號非常適合潮濕的工業環境、以及在非恆溫恆濕空間中運作的應用。所有光纖切換器配置皆可選用此功能，不會延長交期，且僅需增加少量成本。

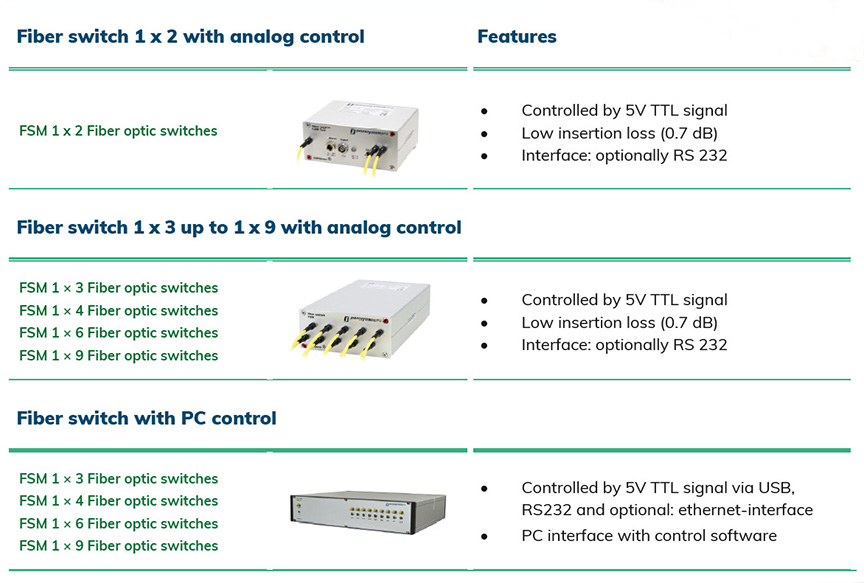

光纖切換器的控制介面

光纖切換器提供多種控制選項。可透過 TTL 高／低電位訊號，以 BCD（二進碼十進數）編碼控制——對於小型機殼的切換器（1×2 或 1×3 型、芯徑最高 200 µm）而言，這通常是最實用的方式。

工業機架尺寸機殼的光纖切換器內建 RS232 介面；小型機殼則提供獨立的控制盒（料號 Z-950-95）承載介面板。

安裝於 19 吋工業機架的光纖切換器，標準配備 USB 介面，並可加裝乙太網路介面（料號 Z-950-100）——方便直接安裝進既有的網路系統。各介面所需的控制軟體均隨產品提供。
