nanoX 系列/高速壓電平台
产品型号
nanoX 200
产品描述
- 240 µm 行程範圍
- 高動態性能
- 優異的導引準確度
- 0.4 nm 解析度
- ⌀ 3 mm 中央通孔
- 可提供真空和低溫版本
- 可提供因瓦合金、超因瓦合金、鋁或鈦材質版本
型号
数量
L
o
a
d
i
n
g
.
.
.
L
o
a
d
i
n
g
.
.
.
产品说明

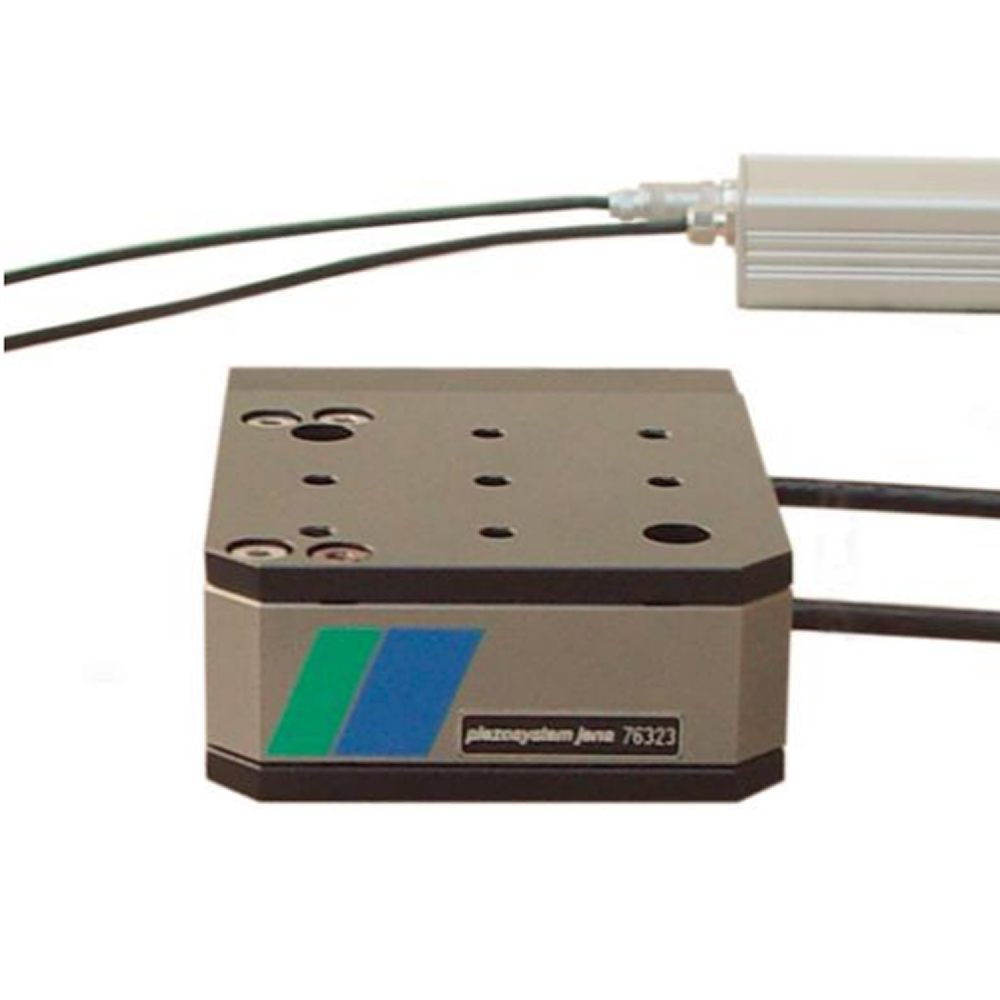

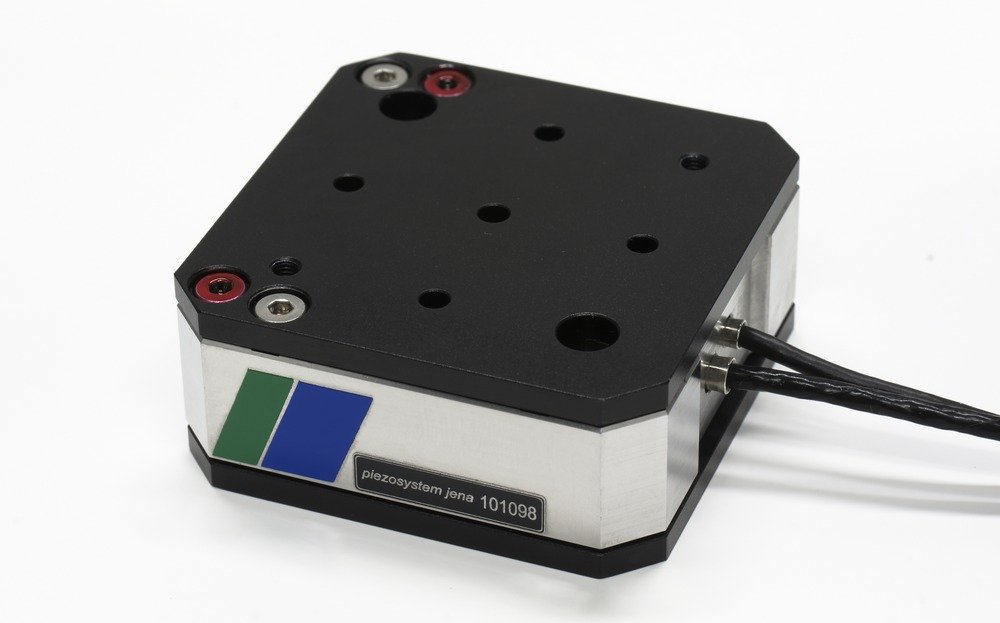

nanoX 200 是超快速、高負載的壓電定位平台。它提供高達 240 微米的定位和掃描範圍。中央自由通孔允許雷射光學應用穿過平台。通過 FEA 優化，nanoX 200 提供最高的動態性能和出色的導引精度。即使在高質量負載的情況下，這也能在非常緊湊的封裝中實現。nanoX 系列專為半導體、雷射與光學以及測試與測量領域的奈米定位任務而設計。可提供真空和低溫版本，以及多種材質選擇。
产品规格表
| - | UNIT | nanoX 200 | nanoX 200 SG | nanoX 200 CAP |
|---|---|---|---|---|
| 料号 | – | T-106-20 | T-106-21 | T-106-26 |
| 轴向 | – | X | X | X |
| 开回路行程 (±10%)* | µm | 240 | 240 | 240 |
| 闭回路行程 (±0.2%)* | µm | – | 200 | 200 |
| 开回路解析度** | nm | 0.4 | 0.4 | 0.4 |
| 闭回路解析度** | nm | – | 4 | 1 |
| 尺寸 (长 x 宽 x 高) | mm | 52 x 52 x 22 | 52 x 70 x 22 | 52 x 70 x 22 |
| 重量 | g | 175 | 190 | 300 |
*使用 30V300 nanoX 放大器测量的典型值。**解析度仅受功率放大器和量测系统杂讯限制。
附件
- nanoX-200-Datasheet.pdf下载
- nanoX-200-CAP-Part-Drawing.pdf下载
- nanoX-200-SG-Part-Drawing.pdf下载
- nanoX-200-Part-Drawing.pdf下载
