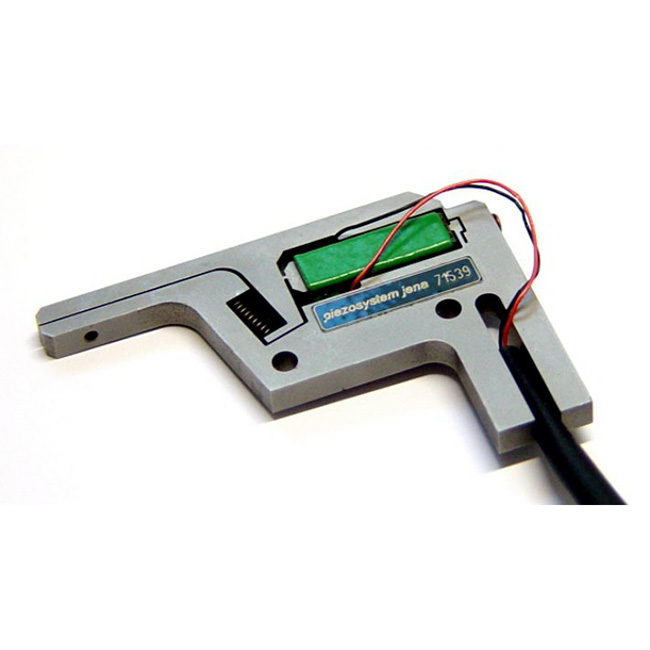

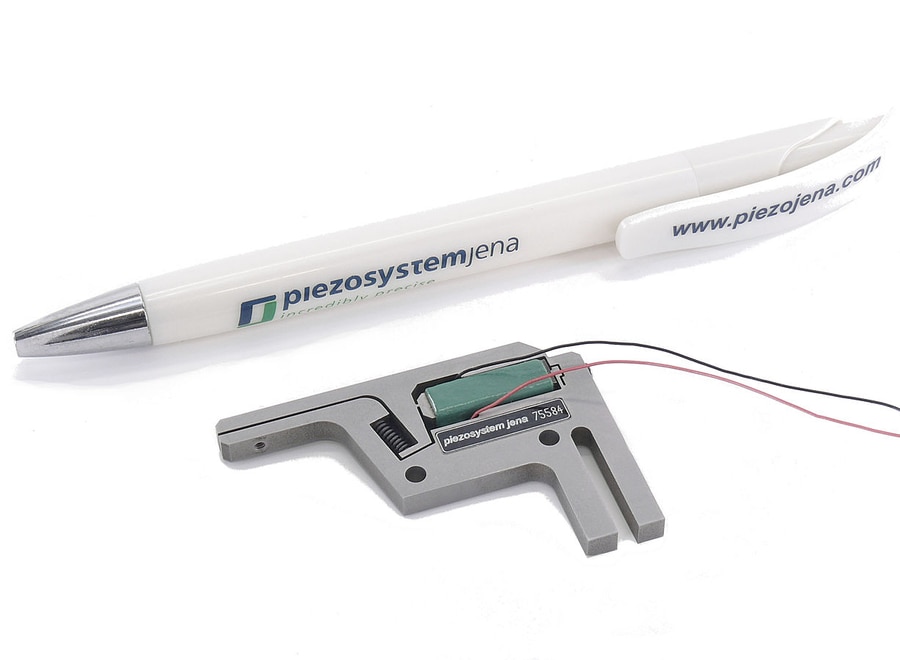

Grippy/壓電精密夾爪(Grippy)
Grippy
- 夾持行程275 μm
- 夾持間距0.3 mm
- 電容1.8 μF
- 重量29 g
產品特點
- 300 µm 夾持間距
- 275 - 280 µm 夾持行程
- 尺寸：54.5 x 38 x 7 mm
- 接觸壓力可透過預載彈簧調整
- 可使用現有工具和儀器進行安裝
- 可選配不同形狀
選擇型號
數量
L
o
a
d
i
n
g
.
.
.
L
o
a
d
i
n
g
.
.
.
L
o
a
d
i
n
g
.
.
.
L
o
a
d
i
n
g
.
.
.
產品規格表
| 規格項目 | 單位 | Grippy 3 | Grippy 4 |
|---|---|---|---|
| 料號 | - | S-805-00 | S-805-50 |
| 夾持間距 | mm | 0.3 | 0.7 - 1.4 |
| 夾持行程 (±10%) | μm | 275 | 280 |
| 電容 | μF | 1.8 | 3.6 |
| 尺寸 (長 x 寬 x 高) | mm | 54.5 x 38 x 7 | 54.5 x 38 x 7 |
| 重量 | g | 29 | 40 |
產品說明
壓電夾持器專為微系統處理應用而設計。
壓電致動器的精確高速運動通過固態鉸鏈接頭的槓桿傳動轉換為夾持器間隙的 300 µm 開口。
由於體積緊湊，壓電夾持器非常適合 OEM 應用。夾持力取決於所使用的彈簧。
在研究實驗室或工業中精確處理和操作小型零件，是 Grippy 的潛在應用領域。
相關文件
- Grippy-Datasheet.pdf下載
- Grippy-3-Extra-Hole-Part-Drawing.pdf下載
- Grippy-3-Part-Drawing.pdf下載
- Grippy-4-Part-Drawing.pdf下載
