光束要动得快，镜子就得比雷射更稳

雷射加工、光束对准、扫描成像这类应用有一个共同点：真正在高速运动的往往不是工件，而是光。要让一道光束以次毫秒的节奏改变方向、又要求微弧度等级的指向精度，传统马达机构无能为力——这正是压电式快速倾斜镜（Fast Steering Mirror / Tip-Tilt Platform）的主场。

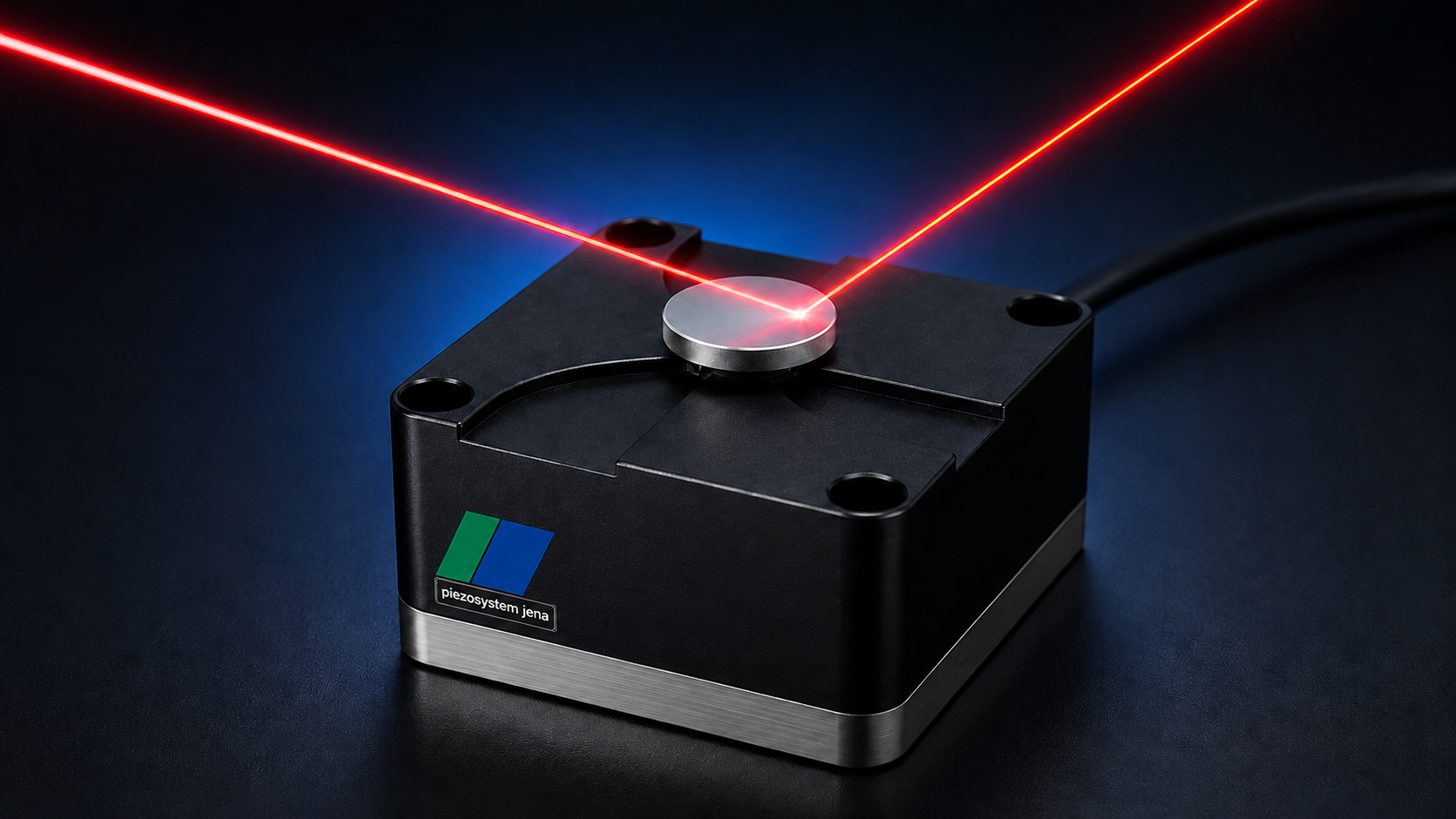

piezosystem jena 的 PSH 系列就是为此而生。这篇把全系列摊开来，依「倾斜范围、速度、轴数」三个座标帮你快速对号入座。若你还不熟压电定位的基本观念，建议先读压电平台是什么与规格表的六个陷阱。

PSH 系列的共同基因

  • 亚微弧度解析度：解析度以 µrad 计，最细达 0.002 µrad 等级，满足干涉仪、光束稳定回路的指向要求。
  • 高共振频率＝次毫秒响应：系列共振频率从 2 kHz 到 6.5 kHz，适合动态扫描与即时补偿。
  • 挠性铰链、无摩擦无间隙：经有限元分析设计的 flexure 结构，没有机械背隙，重复性由结构保证。
  • 温度补偿设计：环境温度变化不影响倾斜角度，适合产线与实验室环境。
  • 闭回路版本可选：整合应变计感测器，提供高线性度与可重复的定位控制；另有真空、低温、非磁性客制版本。

依应用对号入座

① 微型高速扫描：PSH 4/1

系列中最小的成员（∅12 × 20 mm、20 g），单轴 ±倾斜、无负载共振频率大于 6.5 kHz，为 kHz 级光束扫描而生。光束导向、光束追踪、振动补偿这类「小镜子、拚速度」的场合首选。详见 PSH 4/1 产品页。

② 三轴倾斜＋活塞运动：PSH 1-4z

由多组主动压电致动器组成，可让顶板在最多三轴倾斜（1～4 mrad 依型号），全致动器同步时另有高达 8 µm 的活塞（piston）行程——需要「倾斜之外还能微调光程」的干涉与波前控制应用特别合用。25 × 25 mm 底面积，支援 1 吋与 1.5 吋镜座。

③ 大倾角双轴定位：PSH 25

开回路 ±20 mrad、闭回路 ±16 mrad 的双轴平台，60 × 60 mm 机身，光学元件易于更换。扫描视野要大、又要保留亚微弧度解析度（开回路 0.2 µrad）时的选择。

④ 严苛环境与太空等级：PSH 20/2 / PSH 35/2

同一外壳两种调性：PSH 20/2 针对快速倾斜优化（低电容、低能耗），PSH 35/2 行程更长、温度范围更宽（闭回路可达 ±18 mrad）。此系列为欧洲太空总署 SQATTS 专案开发、通过太空认证——对可靠度有硬要求的系统可以直接对标。

选型三问

  1. 倾斜范围要多大？先用光路几何换算镜面需要的 mrad 数（记得光束偏转角是镜面倾角的两倍），再比对开回路／闭回路范围。
  2. 动得多快？扫描频率靠近共振频率时会失真，工作频率建议保留足够余裕；负载（镜子重量）会拉低共振频率，选型时要一并告知镜面尺寸与材质。
  3. 要不要闭回路？开回路适合重复轨迹扫描；要求绝对角度、长时间漂移补偿或多台一致性时，选整合感测器的闭回路版本。

把应用场景（波长、镜面尺寸、扫描频率、环境条件）寄给我们，我们将给出型号建议与交期：线上询价｜完整系列请见 piezosystem jena 产品总览。
