精度瓶颈常常不在雷射，而在「动」的那一边

超快雷射把单点加工品质推到了微米甚至次微米等级，但整台设备的最终精度，取决于两个运动子系统的合作：工件怎么动（定位平台）与光束怎么动（导向镜组）。展会期间许多设备商朋友的问题殊途同归——「扫描振镜已经有了，为什么成品边缘还是不够干净？」答案往往藏在这两层运动的缝隙里。

两层运动，各管一段尺度

工件侧：滚珠螺杆平台负责毫米到公尺级的步进与换位，决定产能；压电定位平台接手最后数十到数百微米的精修，以奈米级解析度做焦点对位、高度追踪与热漂移补偿。压电的另一个优势是动态——kHz 级的响应让「边走边修正」成为可能，而不是停下来再对一次。

光束侧：大范围扫描交给振镜，但振镜的角解析度与漂移特性有其极限。压电式快速倾斜镜（如 piezosystem jena PSH 系列）以亚微弧度解析度与 2–6.5 kHz 的共振频率，补上振镜不擅长的两件事：细部指向修正与光束稳定——把热漂移、机构振动造成的指向误差在光路里即时吃掉。

三个典型组合场景

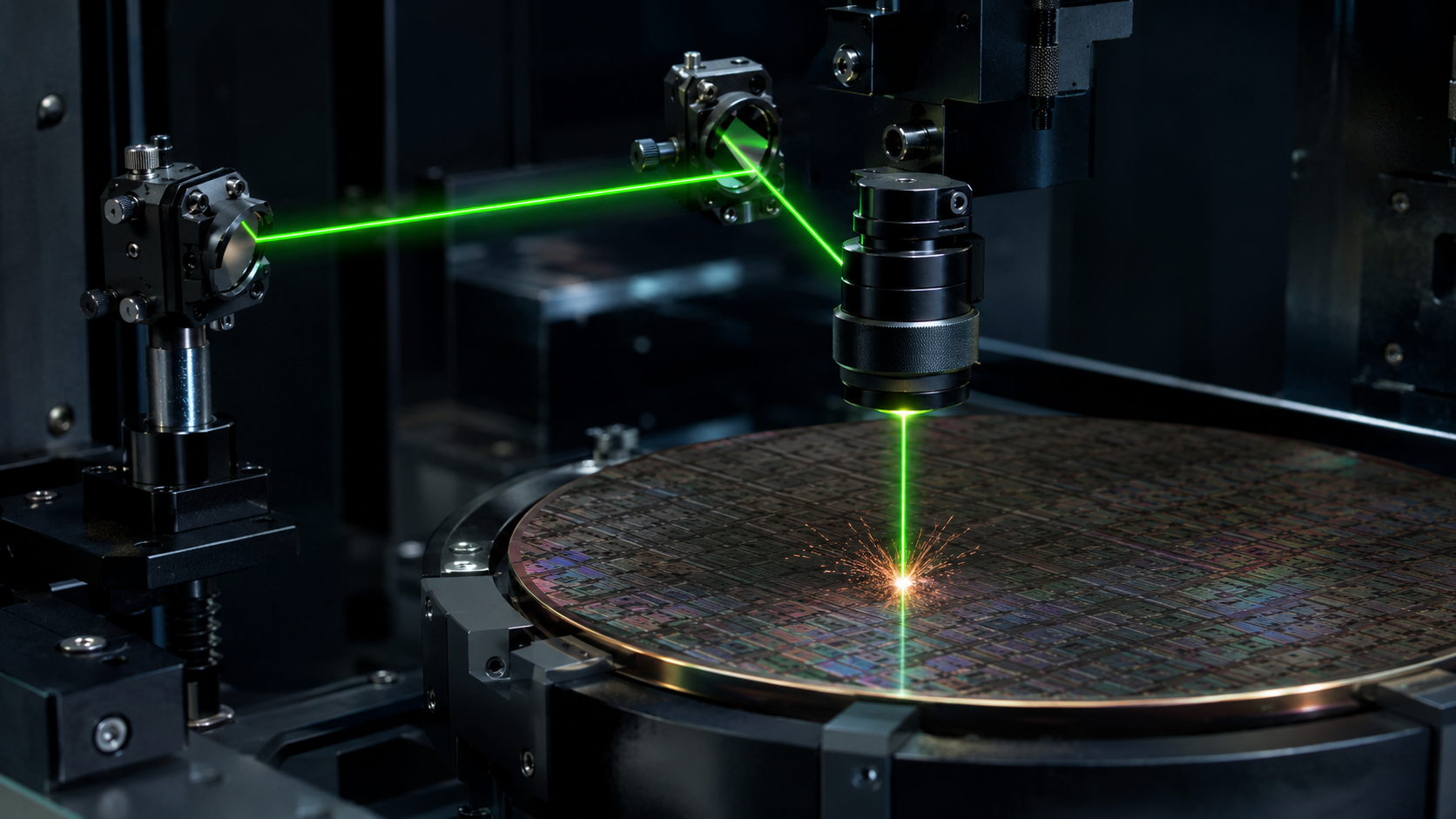

  1. 晶圆级微钻孔／切割：滚珠螺杆平台换位 → 压电 Z 轴追踪晶圆面高度起伏 → 倾斜镜做焦点微修。孔位一致性由「最后一层」决定。
  2. 光束稳定回路：长光路或多次反射系统中，位置感测器＋压电倾斜镜组成闭回路，抵销环境振动与热漂移——雷射功率再稳，指向漂了一样白做。
  3. 干涉量测与波前控制：需要倾斜之外再加光程微调时，三轴倾斜＋活塞运动的平台（如 PSH 1-4z 的 8 µm piston 行程）让一颗元件做两件事。

选型时最常被低估的三件事

  • 负载会吃掉共振频率：镜子越大越重，动态越差。规格表上的共振频率多为无负载值，选型时请一并提供镜面尺寸与材质。
  • 开回路够不够，取决于误差来源：重复轨迹扫描开回路即可；要吃掉缓慢漂移，就需要感测器闭回路。
  • 两层运动的控制介面要先想：粗动与微动的座标交接、触发同步，在选型阶段就该对齐，事后补救成本最高。

拿顺同时代理 NSK 精密传动与 piezosystem jena 压电定位，可以从「整条运动链」的角度协助规格规划。把你的加工尺度、节拍与精度目标寄过来，我们给出粗动＋微动＋光束侧的组合建议：线上询价。
